45×56×5mm
按内径、外径和宽度预留安装空间，并结合ds 47.5mm、Dh 52mm等肩部尺寸复核相邻零件。
RAU4505 / RAU4505 交叉滚子轴承
RAU4505交叉滚子轴承
RAU4505属于RAU 交叉滚柱轴环，尺寸为45×56×5mm，常用于超薄旋转模块、检测设备、光学检测头。本页可核对尺寸、载荷、精度、图纸和同系列型号。
45mm内径 d
56mm外径 D
5mm宽度 B
RAU4505主要尺寸
以下参数用于核对RAU4505的安装空间和承载能力，包括内径、外径、宽度、重量、载荷和精度。
- 型号
- RAU4505
- 系列
- RAU / RAU 交叉滚柱轴环
- 尺寸
- 45×56×5mm
- 内径 d
- 45 mm
- 外径 D
- 56 mm
- 宽度 B
- 5 mm
- 滚柱节圆直径 dp
- 49.7 mm
- 润滑孔 d0
- 1 mm
- 倒角 rmin
- 0.15 mm
- 肩部尺寸 ds max
- 47.5 mm
- 肩部尺寸 Dh min
- 52 mm
- 重量
- 0.029 kg
- 额定动载荷
- 2.3 kN
- 额定静载荷
- 3.09 kN
- 精度等级
- P6 / P5 / P4 可选
- 样本备注
- 原厂样本A18-31：小径薄型，宽度5mm，不适用于密封垫片。
RAU4505结构与选型说明
RAU系列为超薄壁交叉滚柱轴环，适合安装空间受限、要求轻量化和高旋转精度的设备。 RAU4505的径向截面约为5.5mm，宽度为5mm，额定动载荷2.3kN，额定静载荷3.09kN。选型时应同时核对安装空间、载荷方向、精度、预载和润滑条件。
2.3 / 3.09kN
额定动载荷为2.3kN，额定静载荷为3.09kN；实际寿命还与转速、载荷谱、润滑和安装误差有关。
P6 / P5 / P4 可选
精密转台、检测和机器人关节应根据回转精度、刚性与预载要求确认精度等级，不宜只按外形尺寸替换。

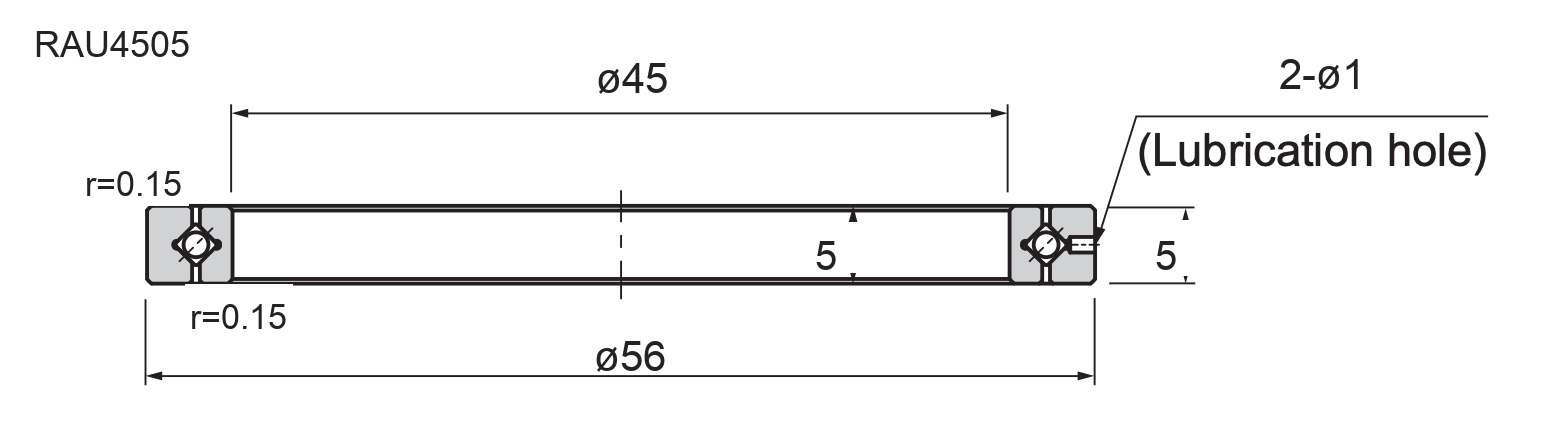

RAU4505图纸
图中已标出RAU4505的主要安装尺寸，包括 d、D、B、B1、r、d0 等位置，便于核对安装空间和配合结构。
RAU4505替代型号与联系
如需用国产型号替代进口型号，建议同时核对安装尺寸、精度、预载、润滑和实际载荷工况。
RAU4505替代型号
可参考：原厂 RAU4505 / RAU 4505 / 国产RAU4505。实际替代前建议按图纸、精度和工况复核。
超薄旋转模块
RAU4505常用于超薄旋转模块、检测设备、光学检测头，适合承受径向、轴向和倾覆力矩的紧凑旋转结构。
RAU4505轴承图纸
可根据项目需要提供PDF图纸、尺寸截图或进一步确认三维模型资料。
RAU4505报价确认
RAU4505可按数量、精度、密封、润滑和预载要求确认价格和交期。
RAU4505联系信息
把型号、数量、精度等级和使用设备发给我们，方便确认图纸、价格和交期。
RAU4505
RAU4505尺寸为45×56×5mm，精度可选P6 / P5 / P4 可选。
qing.shao@priusbearings.com
18538489583
也可以电话确认RAU4505图纸、价格和交期。
图纸 / 参数 / 替代
可按项目提供尺寸图、安装建议和国产替代确认。
RAU4505交叉滚子轴承常见问题
下面是采购和工程选型时常会确认的几个问题。
- RAU4505交叉滚子轴承尺寸是多少？
- RAU4505 交叉滚子轴承尺寸为45×56×5mm。
- RAU4505 交叉滚子轴承图纸可以查看吗？
- 可以，本页提供RAU4505图纸和RAU4505尺寸参数。
- RAU4505 交叉滚子轴承有价格和交期吗？
- 可按数量、精度、密封、润滑和预载要求确认RAU4505价格与交期。
- RAU4505 交叉滚子轴承有哪些替代型号？
- 原厂 RAU4505、RAU 4505、国产RAU4505
