170×196×13mm
按内径、外径和宽度预留安装空间，并结合ds 175mm、Dh 189mm等肩部尺寸复核相邻零件。
RAU17013 / RAU17013 交叉滚子轴承
RAU17013交叉滚子轴承
RAU17013属于RAU 交叉滚柱轴环，尺寸为170×196×13mm，常用于超薄旋转模块、检测设备、光学检测头。本页可核对尺寸、载荷、精度、图纸和同系列型号。
170mm内径 d
196mm外径 D
13mm宽度 B
RAU17013主要尺寸
以下参数用于核对RAU17013的安装空间和承载能力，包括内径、外径、宽度、重量、载荷和精度。
- 型号
- RAU17013
- 系列
- RAU / RAU 交叉滚柱轴环
- 尺寸
- 170×196×13mm
- 内径 d
- 170 mm
- 外径 D
- 196 mm
- 宽度 B
- 13 mm
- 滚柱节圆直径 dp
- 182 mm
- 润滑孔 d0
- 2 mm
- 倒角 rmin
- 0.8 mm
- 肩部尺寸 ds max
- 175 mm
- 肩部尺寸 Dh min
- 189 mm
- 重量
- 0.64 kg
- 额定动载荷
- 23.5 kN
- 额定静载荷
- 46.5 kN
- 精度等级
- P6 / P5 / P4 可选
- 样本备注
- 原厂样本A18-32：RA型兼容型，可选UU密封。
RAU17013结构与选型说明
RAU系列为超薄壁交叉滚柱轴环，适合安装空间受限、要求轻量化和高旋转精度的设备。 RAU17013的径向截面约为13mm，宽度为13mm，额定动载荷23.5kN，额定静载荷46.5kN。选型时应同时核对安装空间、载荷方向、精度、预载和润滑条件。
23.5 / 46.5kN
额定动载荷为23.5kN，额定静载荷为46.5kN；实际寿命还与转速、载荷谱、润滑和安装误差有关。
P6 / P5 / P4 可选
精密转台、检测和机器人关节应根据回转精度、刚性与预载要求确认精度等级，不宜只按外形尺寸替换。

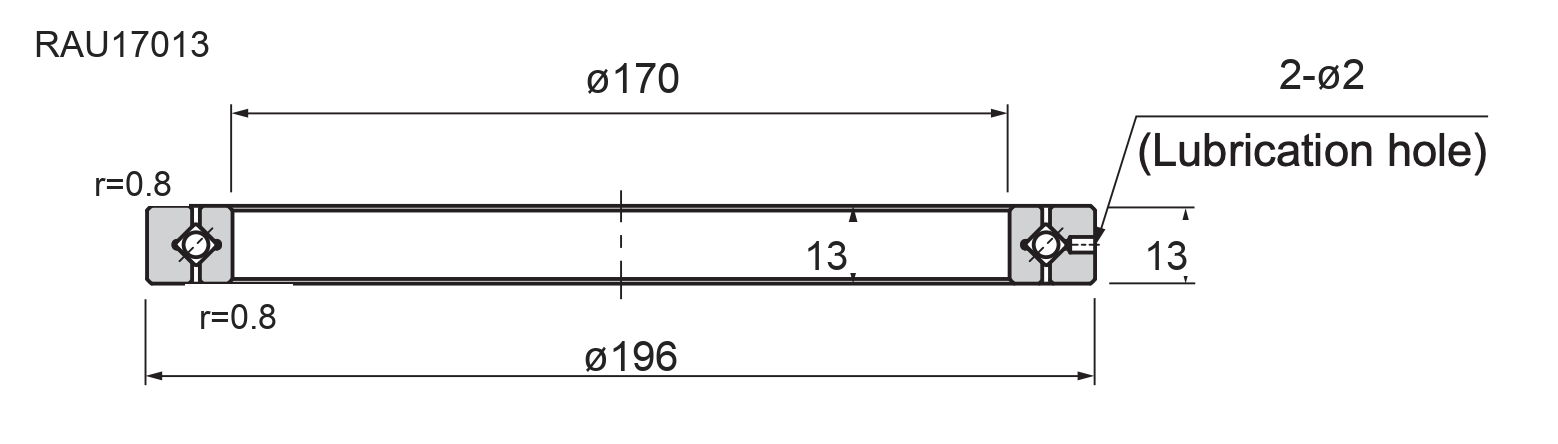

RAU17013图纸
图中已标出RAU17013的主要安装尺寸，包括 d、D、B、B1、r、d0 等位置，便于核对安装空间和配合结构。
RAU17013交叉滚子轴承图纸下载
预览图可用于快速确认剖面结构和关键尺寸。如需正式报价，可连同数量、精度等级、交期要求一起发送给厂家确认。
打开RAU17013交叉滚子轴承图纸 下载RAU图纸PDFRAU17013替代型号与联系
如需用国产型号替代进口型号，建议同时核对安装尺寸、精度、预载、润滑和实际载荷工况。
RAU17013替代型号
可参考：原厂 RAU17013 / RAU 17013 / 国产RAU17013。实际替代前建议按图纸、精度和工况复核。
超薄旋转模块
RAU17013常用于超薄旋转模块、检测设备、光学检测头，适合承受径向、轴向和倾覆力矩的紧凑旋转结构。
RAU17013轴承图纸
可根据项目需要提供PDF图纸、尺寸截图或进一步确认三维模型资料。
RAU17013报价确认
RAU17013可按数量、精度、密封、润滑和预载要求确认价格和交期。
RAU17013联系信息
把型号、数量、精度等级和使用设备发给我们，方便确认图纸、价格和交期。
RAU17013
RAU17013尺寸为170×196×13mm，精度可选P6 / P5 / P4 可选。
qing.shao@priusbearings.com
18538489583
也可以电话确认RAU17013图纸、价格和交期。
图纸 / 参数 / 替代
可按项目提供尺寸图、安装建议和国产替代确认。
RAU17013交叉滚子轴承常见问题
下面是采购和工程选型时常会确认的几个问题。
- RAU17013交叉滚子轴承尺寸是多少？
- RAU17013 交叉滚子轴承尺寸为170×196×13mm。
- RAU17013 交叉滚子轴承图纸可以查看吗？
- 可以，本页提供RAU17013图纸和RAU17013尺寸参数。
- RAU17013 交叉滚子轴承有价格和交期吗？
- 可按数量、精度、密封、润滑和预载要求确认RAU17013价格与交期。
- RAU17013 交叉滚子轴承有哪些替代型号？
- 原厂 RAU17013、RAU 17013、国产RAU17013
